蒸汽控制閥(四) – 附件

已更新:2021年8月31日

概論:

前面三個章節介紹了控制閥的閥體、驅動器、定位器,這三樣組件組成了一個比例式控制閥的基本型式,但有一些狀應用需求會增加一些配件才能達到生產的要求。



調壓閥介紹:



調壓閥,在本文所指為空氣調壓閥,英文稱呼Regulator 或 Air set,看到Regulator這字眼就比較熟悉了,很多人會想到<減壓閥>,其實減壓閥與調壓閥於結構上是完全一樣的產品,使用在壓縮空氣時多稱之為調壓閥,而使用在工業流體時(如蒸汽、水…等等)多稱之為減壓閥。

而調壓閥於使用在控制閥上,其最主要的功能是保護控制閥,氣動控制閥使用的動力源為壓縮空氣,一般而言,使用在有壓力的產品都會標示其耐壓(Max. Pressure),以一單純的氣動控制閥來說,壓縮空氣會流經的有定位器到氣動驅動器,因此當生產線上所供應的壓縮空氣大於定位器或是氣動驅動器的耐壓時就必須於定位器前加裝調壓閥,將其壓力降至定位器以及氣動驅動器的最大耐壓以下。


例如:壓縮空氣來源8 bar g;定位器耐壓為7 bar g;氣動驅動器耐壓為3.5 bar g,Spring Range為1.0 – 2.0 bar,則此時調壓閥其本身耐壓必須大於8 bar g

,調整壓力必須調整至大於Spring Range的2 bar g,小於驅動器耐壓的3.5 bar g。建議於於允許範圍內高於Spring Range 0.5 bar,即可,以延長設備使用壽命。



電磁閥介紹:


電磁閥作動原理為使用電磁鐵通電與否產生磁力令電磁閥本體中的活塞作閥門的開關切換;常見的電磁閥有-

<二口二位>,”二口”為一進一出兩個接口,”二位”開以及關兩個閥位,一般使用在管線上作流體開關使用;

<三口二位>,”三口”為一進一出一排三個接口,”二位”開以及關兩個閥位,一般安裝在使用壓縮空氣單動設備前,作壓縮空氣的開關以外,當壓縮空氣關斷時,會將用氣設備中的殘壓釋放。

<五口二位>,”五口”為一進二出二排五個接口,”二位”開以及關兩個閥位,一般安裝在使用壓縮空氣雙動設備前,作壓縮空氣的開關以外,當壓縮空氣關斷時,會將用氣設備中的殘壓釋放。


於控制閥的範疇中,一般會安裝在沒有使用定位器的閥門驅動器上,單存用以控制閥門的開以及關;另外,有時為了生產線的安全需求,也會在定位器與驅動器間加裝電磁閥,令該控制閥除了能作到比例開度的控制外,在某些製程條件下還能作到警急關斷流體的功能。



電空轉換器:


電空轉換器功能為將電控信號轉為氣控訊號後,再由氣控訊號控制閥門或其他可控設備,在很多的氣動設備中都必須內建才能實現如今廣泛的使用比例式的電控訊號;當然,電空轉換器除了內建於氣動設備中,也有些時候是單一個體。

以控制閥的領域最常看到的是使用在防爆區,將電空轉換器設置於防爆區外,將電控訊號轉換為器空訊號後再進入防爆區與機械式定位器銜接,來解決防爆認證問題。


大部分電空轉換器供應廠家供應的產品可以選擇其輸出的壓力控制範圍,因此,也有小部分控制閥的應用會使用電空轉換器直接與氣動驅動器銜接來達到閥門開關的控制,但這樣的配置與使用定位器比較,其控制精度較差,不建議使用在重要製程。




推薦產品:

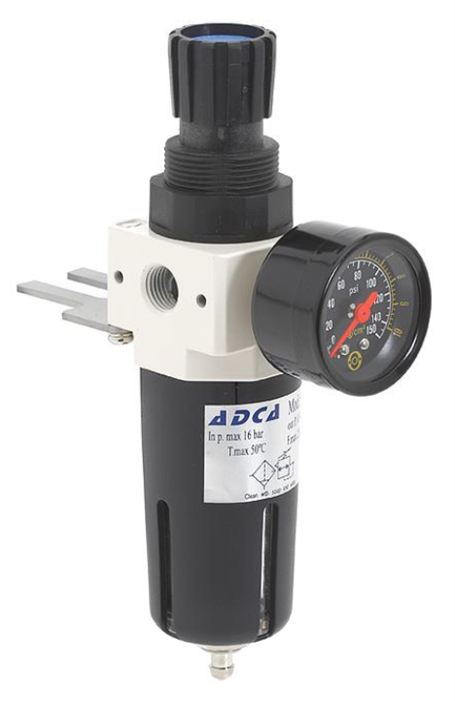

- 空氣調壓閥 ADCA P10

- 3口2位電磁閥 ADCA SV32

- 電空轉換器 ADCA PC25
